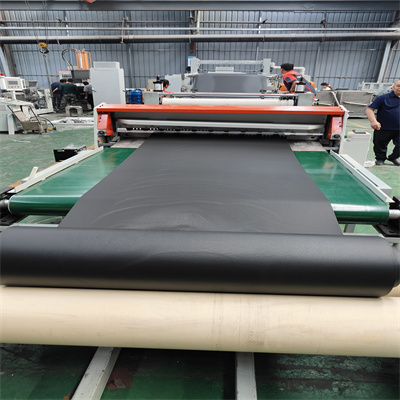

点击图片查看原图
EVA环保阻尼隔音毡片挤出机是针对EVA（乙烯-醋酸乙烯共聚物）材料特性设计的设备，其工作原理在传统挤出机基础上，结合EVA材料环保、柔韧的特性优化，具体如下：
核心工作原理
1. 原料特性与配比
- 主料为EVA树脂（含醋酸乙烯酯VA成分，通常VA含量15%-30%，决定柔韧性和阻尼性能），搭配环保型填料（如碳酸钙）、增塑剂（环保级DOTP等）、阻燃剂等，按比例混合。
- 原料需干燥处理，避免水分导致挤出时气泡产生。
2. 加热与塑化控制
- EVA熔点较低（约90-120℃），料筒加热段温度分区更精细：
- 加料段温度约100-130℃，防止原料结块；
- 塑化段温度140-170℃，利用螺杆剪切热和外部加热使EVA熔融成均匀胶体；
- 均化段温度160-180℃，确保物料流动性一致，避免高温降解。
3. 螺杆与混炼设计
- 采用渐变型螺杆（长径比L/D=25-30:1），压缩比2-3:1，增强物料混炼效果，同时减少剪切生热对EVA分子链的破坏。
- 螺杆头部可能加装混炼元件（如销钉、屏障段），促进填料与EVA基体均匀分散，提升阻尼性能。
4. 挤出与成型工艺
- 机头模具采用狭缝式结构，通过调节模唇间隙（0.5-3mm）控制毡片厚度，模唇温度比料筒高10-20℃，保证出料均匀。
- 挤出后立即进入冷却系统：
- 水冷辊筒（温度20-40℃）快速定型，避免EVA粘连；
- 牵引辊速度与挤出速度匹配（通常1-5m/min），防止毡片拉伸变形。
5. 后处理与环保特性
- 冷却定型后经切边、收卷工序，成品无卤素、低VOC排放，符合环保标准（如RoHS、REACH）。
- 部分工艺会添加纳米级阻尼助剂（如石墨烯、丁基橡胶微粒），通过挤出机混炼实现阻尼因子（tanδ）0.3以上，增强隔音效果。
与传统挤出机的差异
- 温度控制更精准：避免EVA过热分解，保持材料弹性和环保性；
- 螺杆设计优化：适应EVA高弹性熔体特性，减少压力波动；
- 环保配置升级：料筒密封系统防止挥发物泄漏，冷却水循环利用，降低能耗。
该设备常用于生产建筑隔音毡、汽车内饰隔音材料等，通过工艺参数调整（如VA含量、填料比例），可定制不同阻尼性能的环保毡片。
